| 手持式數位顯微鏡 500倍 AF4515T5 |
 產品代號： |
AF4515T5 |
| 特色介紹： |
IC打線 精密觀察
光學解析度達2.5微米
500x~550x
工作距離：0~9mm
130萬畫素 清晰真實
全視野清晰 光學鏡頭
FLC 彈性照明控制
AMR 自動倍率辨識
兩段式光罩 附光罩組
100%MIT 台灣製造 |
| 價格： |
0 |
|
|
 |
Dino-Lite Edge 全視野系列
AF4515T5
手持式數位顯微鏡 500倍型
產品介紹
Dino-Lite Edge 系列是為專業需求所開發的高階手持型數位顯微鏡，採用新一代感光元件與光學結構設計，大幅增加成像細膩度，視野內的物件都能清晰銳利；視野右下方具有焦距確認顯示條，能自動偵測是否對準在最佳焦距上，以便獲得最細膩的成像效果；兩段式光罩設計，可使用更多成像焦段。
AF4515T5 是改善以往高倍機款必須接觸觀察，進行高倍率觀查仍能維持工作距離（使用延伸開放光罩時於516倍為接觸觀察），特殊設計的微調對焦旋鈕，能夠完成細製的調焦與變換倍率，適合觀察極精密零件、晶圓等。配合獨特的 AMR 自動倍率辨識功能，能自動偵測觀察時的倍率，大幅提升便利性與量測精度。內附「Dino Capture」原廠軟體光碟，可進行拍照、錄影記錄、各種量測與繪圖功能，並輸出數據至Excel。本機款需搭配【RK-10 鋁合金細調焦防靜電底座】使用，可獲得最佳成像效果。
Dino-Lite 持續開發Edge全視野系列產品的進階功能，力求滿足大多數專業需求。您可以透過原廠專用軟體DinoCapture (Windows OS) 以及DinoXcope (Mac OS) 使用這些功能。
產品特色
USB / Wi-Fi 可拆換模組設計
AF系列手持式顯微鏡獨特的可拆換式接頭，可將原本的USB線組，更換為專用的Wi-Fi無線模組，搭配 DinoConnect APP，即可於多台智慧型手機、平板電腦進行同步觀看並儲存於行動裝置。(WF-20 Wi-Fi無線模組需另購)
500x 真實高倍觀察

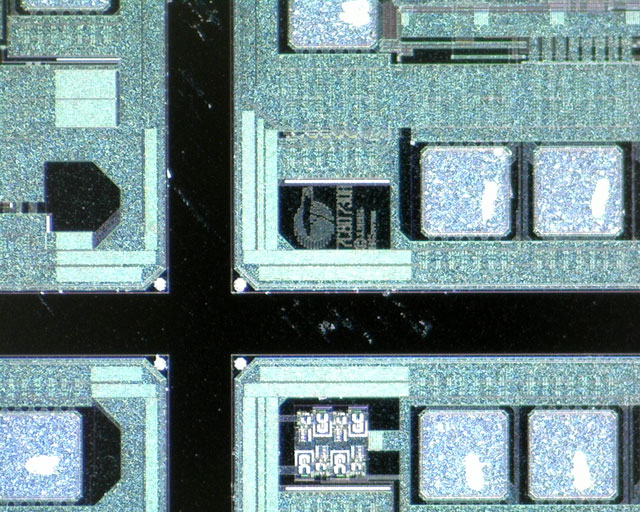

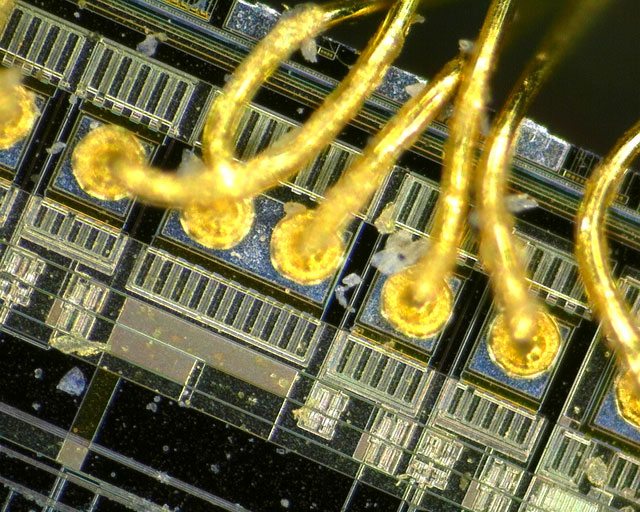

放大倍率可達500倍~550倍，光學解析度達2.5微米，並提供卓越的成像品質，適合IC針腳、Bonding打線、晶圓(Wafer)細節觀察。以下照片為本機款實際拍攝：


Fine Focus 細節微調焦
微調對焦旋鈕，使在高倍率觀察時仍能精細調焦與調整倍率。本機款需搭配【RK-10 鋁合金細調焦防靜電底座】使用，可獲得最佳成像效果。
高品質光學解像力
Edge系列採用新一代光學鏡頭，讓周邊視野也變得清晰可見，成像效果細膩，滿足嚴苛的顯微鏡應用需求。
AMR 自動倍率辨識
可自動偵測觀察時的倍率，大幅提升便利性與量測精度。適合昏暗或特殊環境無法以肉眼辨識倍數的場合。（此功能於MAC OS目前支援10.12(含)以下之版本）
FLC 彈性照明控制
將LED照明光源分為4個象限區，可分區獨立開關、6段亮度調整。
130萬畫素即時影像
動態影像畫素達 1280x1024 pixels，提升感光效果與清晰度的高品質感光元件，不錯過任何重要細節。
兩段式光罩設計
機身前端為可拆卸和可互換的前蓋設計，因應不同需求，搭配各種光罩以獲得最佳成像品質。隨產品附光罩組：
．N3C-O 開放式光罩 (Open Cap) - 產品預設光罩，標準型70x, 175x進行接觸觀察。
．N3C-C 封閉式光罩 (Close Cap) - 可進行液面觀察，於多塵環境使用，可保護內部鏡組。
．N3C-E 延伸開放光罩 (Extended Open Cap) - 提供標準型以不同的倍率進行接觸觀察
倍率鎖定裝置
可固定倍率調整轉輪，避免不慎移動或誤觸造成倍率及焦距改變。
精密實用的量測功能
透過原廠專用軟體，可使用多樣化的量測功能，包括兩點直線，連續線、多邊形、半徑圓、直徑圓、三點圓、三點弧、三點角度、四點角度、兩圓心距離、格線、圓心格線、十字線、十字刻度線、指定長度、指定角度、平均顏色換算等，並可輸出至Excel快速生成圖表。
Micro Touch 微觸碰開關
以手指輕微觸碰機身上方的開關即可作用。預設做為拍照開關，可於原廠專用軟體切換為「錄影」、「讀取條碼」、「開關LED」等。
拍照錄影與影像後製
透過軟體進行靜態拍照、動態錄影、間格拍照、間隔錄影；可進行檔案備註、分類管理，可滿足需記錄物件的使用者。可調整亮度、對比、色調、飽和度、Gamma、負片、水平/垂直鏡像等影像後製功能。
注意事項
．請勿摔落或受強力撞擊以避免內部鏡組及燈源造成偏移、損壞。
．為維護您的產品保固權益，請妥善保存產品之序號貼紙及保固卡。
．若因人為使用不當而造成產品損壞，於保固期間內維修仍可能酌收費用。
產品規格
機 型：AF4515T5
放大倍率：500x~550x
工作距離：0~9mm
最高畫素：130萬畫素（1280x1024 pixels）
照片尺寸：1280x1024, 640x480(高速)
影片尺寸：1280x960, 640x480
照明光源：白光LED*8, FLC 彈性照明控制
EDOF 延伸景像深度：無
EDR 延伸動態範圍：無
Auto Focus 自動對焦：無
AMR 自動倍率辨識：有
偏光轉輪：無
倍率鎖定：有
量測功能：有
校正功能：有
兩段式光罩：有
微觸碰開關：有
作業系統：Windows 11, 10, 8, 7, Vista, XP；Mac OS 10.14 (含以上)
照片格式：Windows - BMP, GIF, PNG, MNG, TIF, TGA, PCX, WBMP, JP2, JPC, JPG, PGX, RAS, PNM
影片格式：Windows - WMV, FLV, SWF
傳輸介面：USB 2.0, 可搭配WF-20無線模組進行無線傳輸
機身重量：100g
產品尺寸：長10.5x直徑3.2cm
附 件：校正片（精度0.1mm）、收納袋、光罩組（開放式光罩、封閉式光罩、延伸開放光罩）
產品保固：一年
產 地：台灣 |
|
